スペック概要
| 電源 | 専用ACアダプター DC24V 消費電流2.5A |
|---|---|
| 外形寸法 | 幅 (W)434 mm 奥行き (D)306 mm 高さ (H)149 mm |
| 重量 | 5.3 kg |

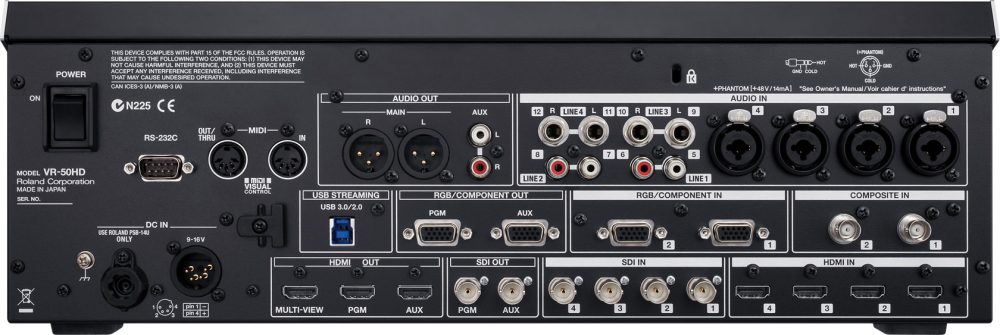

| 入力端子 | 3G/HD/SD-SDI：BNCタイプ×4（INPUT 1〜4） ※ SMPTE 424M（SMPTE 425M-AB）、292M、259M-C準拠 HDMI （DVI-D）：タイプ A（19ピン）×4（INPUT 1〜4） ※ HDCP対応 RGB／コンポーネント：15ピン･ミニD-subタイプ×2（INPUT 1〜2） コンポジット：BNCタイプ×2（INPUT 1〜2） ※ INPUT 1〜2：SDI、HDMI、RGBまたはコンポジットをメニューで選択 AUDIO IN 1〜4端子（XLR/TRSコンボ･タイプ） ※ XLRタイプ：1 GND、2 HOT、3 COLD ※ ファンタム電源：DC48V（無負荷時最大）、5mA（最大負荷） （電流値は1チャンネル当たり） AUDIO IN端子 5〜8端子（RCAピン･タイプ） AUDIO IN端子 9〜12端子（TRSタイプ） |
| 出力端子 | 3G/HD/SD-SDI：BNCタイプ×2（PGM OUT、AUX OUT） ※ SMPTE 424M（SMPTE 425M-AB）、292M、259M-C準拠 HDMI （DVI-D）：タイプ A（19ピン）×3（ PGM OUT、AUX OUT、MULTI VIEW） ※ HDCP対応 AUDIO OUT端子 MAIN L,R（XLRタイプ） ※ XLRタイプ：1 GND、2 HOT、3 COLD AUDIO OUT端子 AUX L,R（RCAピン･タイプ） PHONES端子（ステレオ標準タイプ）（ヘッドホン） PHONES端子（ステレオ･ミニ･タイプ）（ヘッドホン） |
| インターフェース | USB2.0ポート（ホスト）：Hi-Speed USB：USBタイプA（USBメモリー用） USB3.0/2.0ポート（デバイス）：USBタイプB、USB-VIDEO（Super-Speed/Hi-Speed）、USB-AUDIO（Full-Speed） |
